發電機三相功率表的三種接線方法介紹

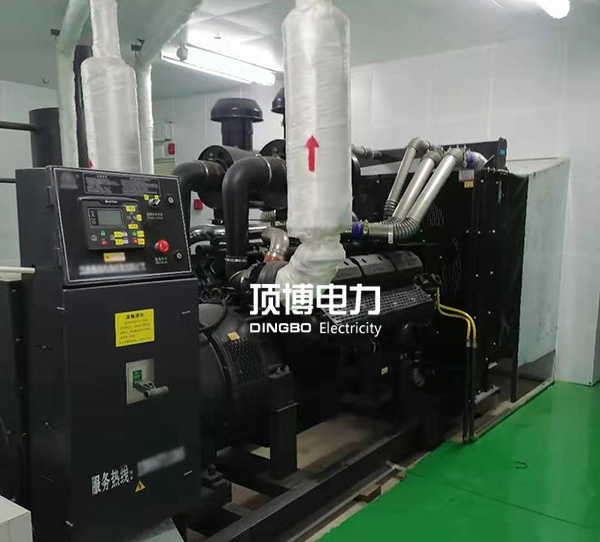

       三相功率表是用于測量三相發電機輸出功率的，一般均帶有功率變換器，本篇發電機廠家-頂博電力為您介紹有關發電機三相功率表的接線方法，選用電氣測量?jī)x表的注意事項，包括電氣測量?jī)x表準確度的選用、電氣測量?jī)x表量程的選用等，并為您介紹三相功率表的接法。

       一、選用電氣測量?jī)x表的注意事項
       1、電氣測量?jī)x表準確度的選用
       為了保證測量的準確性，最好能選用準確度較高的儀表，但由于用于100KW發電機控制箱的儀表表面較小，使用條件較差.所以一般不用精確度較高的儀表，GB10234-88交流移動電站用控制屏通用技術條件要求。
       監測頻率表準確度等級應不低于5.0級，其他監測儀表準確度等級應不低于2.5級。
       2、電氣測量?jī)x表量程的選用
       電氣測量?jī)x表量程的選擇應使發電機在額定功率運行時，儀表指針指示在量程的2/3刻度左右。如果指針指示低于此刻度，表示儀表量程選擇過大，儀表誤差增大；若指針指示高于此刻度，則表示儀表量程選擇過小，測量裕度很小，有時不能滿足機組運行要求。

       二、三相功率表的接法
       1、接入三相功率表的三相電壓和電流均未經互感器，而直接接到功率變換器上，三相功率經變換器變換后再接到功率表進行讀數。這種接法通常用于測量電壓400V電流5A以下的小功率。
       2、接入三相功率表的三相電壓未經電壓互感器，而直接接到功率變換器，但電流側經過電流互感器再接至功率變換器。這種接法通常用于測量400V電流5A以上的大功率。
       3、接入三相功率表的三相電壓和電流均經互感器，再接至功率變換器。 這種接只要配上不同變比的電壓、電流互感器，可測任何電壓、電流下的功率。

       以上三種接線方法也適用于不帶功率變換器的三相功率表，此時只要將接到變換器各端子的接線改接到三相功率表相對應的端子上即可。
